用Protel绘制接触器继电器控制电路

下面以制作电动机符号为例，说明制作电器控制符号元件库的方法：
(1)双击图标Libeditor，运行元件库编辑文件。
(2)单击File菜单中New命令，新建一电器元件库。如果电器元件库已经建成，单击打开按钮(或File菜单中Open命令)，选中元件库即可。
此时元件库中已显示第一个元件，元件名称为Component-1。如果在编辑过程中，需要编辑一个新元件，单击Component菜单中的New Component命令即可。
(3)单击“放大”或“缩小”按钮，调整合适的显示比例。
(4)单击 Compopnent菜单中的Rename Component命令，将零件名改为所需要的名称(此处为M)，单击OK。
(5)在图幅的中间[坐标(0，0)附近]，绘制一个圆，作为电动机的基本符号。方法是：
1)单击画图工具栏中“画椭圆弧工具”按钮，然后敲击键盘上、Tab键，调出对话窗口。
2)将圆心坐标设置成(30，—30)，水平轴和垂直轴半径设置成30，圆弧起始角设置为比0稍大一点的数，终止角设置为0，然后单击OK按钮。
3)如果圆有移动，拖动鼠标，使圆心位于(30，—30)处。
4)单击鼠标左键数次，直到出现另一个圆。
5)按ESC键或单击鼠标右键，退出绘椭圆状态。
(6)单击画图工具栏中“画引脚工具”，按Tab键，调出对话框，将 PinName设置为 U，Pin number设置为1，Pin Length改为20，将引脚名称及编号设置为隐含，即取消Show Name和ShowNumber方框中的 号，Electric TypeP设置为I／O。用鼠标单击OK回到工作区，此时鼠标变成单线形状，并与所设置的引脚相连。移动鼠标至合适的位置，此处为(O，O)，通过敲击Space键，使引脚旋转至向上方向，单击鼠标即可将引脚贴到工作区上。
(7)按下Tab键，将引脚Name设置为 V，引脚 Number设置为2，贴在(30，O)的位置，引脚方向向上。
(8)重复第7步，将引脚Name设置为W，引脚Number设置为3，贴在(60，0)的位置，引脚方向向上。单击鼠标右键，退出画引脚状态。
(9)单击画图工具栏中“画直线’，按钮，绘出两条引脚与圆的连线。如果不能让直线与圆相连，可执行菜单Options中的Workspace命令，将对话框中Snap栏改为1，Visiblee改为10，并将它们选为 ；单击OK回到工作区，再画直线即可实现线条端点的连续移动了。移动完毕，应及时将Snap改为5或10,以便绘图时互相取齐。
(10)单击画图工具栏中“添加文字”按钮，按Tab键，调出对话框，将Text中文字改为“M”，单击“Font”的“Change”按钮，调出另一对话框，将字号“Size”设置为20，选中斜体字(即将“Italic”打 号),单击OK，回到Text对话框，单击OK，回到工作区，移动鼠标至(20，—40)处，单击鼠标，贴上文字，单击鼠标右键，退出添加文字状态。
(11)单击Component菜单中Description命令，在Description栏中填“交流异步电动机”，Default Designator栏中填“M?”，“M?”是元件在被调用时自动编号的默认值。，(12)单击Component菜单中的NewComponent命令，重新建立一个新的元件。

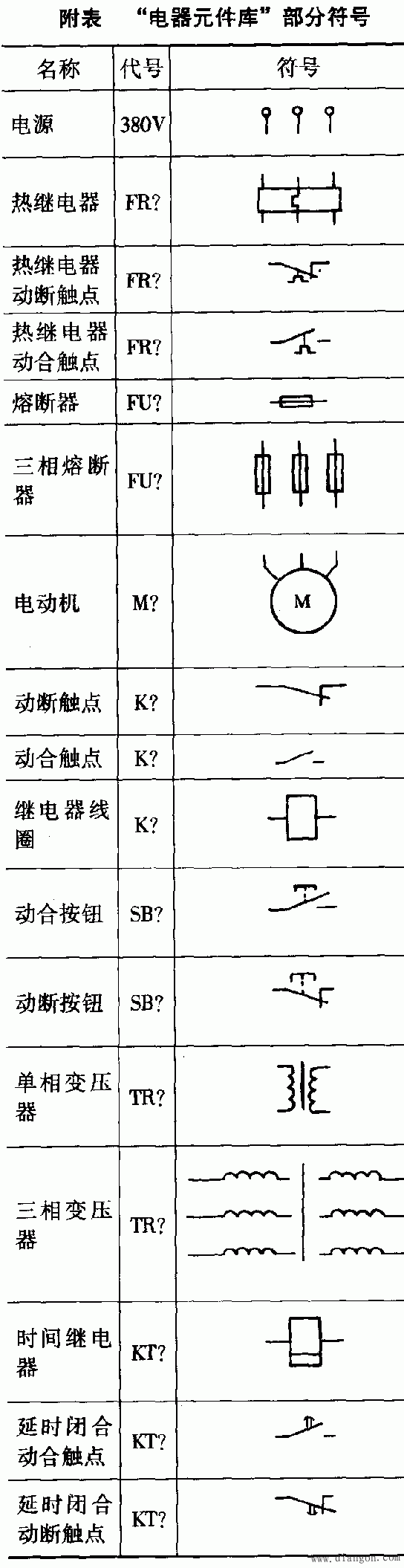

重复以上步骤就可以建立出任意多个元件符号了。最后单击Saye按钮，将新建成库文件保存，并将库文件名改为“电器．lib”，库文件就建好了。
有了库文件，如何绘制电气控制原理图呢?下面以电动机自锁控制电路为例加以说明。
1)双击Sch图标，运行原理图编辑软件。
2)单击工具栏上New按钮，建立一新文件。
3)单击“零件管理浏览器”中的Add/Rrmovee按钮，打开添加／移去库文件对话框，选择上面编辑的“电器”零件库，单击“Add”和“OK”按钮。’
4)在“零件管理浏览器”中选择“电器”零件库，即可以看到电器元件库中的每一个元件。分别双击M(电动机)、AC3(交流电源)、QS3(三相负荷开关)、FU3(三相熔断器)、KK3(接触器动合触点)、FR(热继电器热元件)、阳B(动断按钮)、SBK(动合按钮)、KK1(接触器单动合触点)、FRB(热继电器动断触点)、FU1(单个
熔断器)、KX(接触器线圈)，并将它们拖至工作区的合适位置。如果拖动时方向不对，可按Space键进行调整。
5)单击画图工具栏中画直线按钮，添加各元件之间的连接线。画直线时，鼠标左键为直线起点与转折点，右键为结束键。直线画完后再单击右键即可退出画直线状态。
6)单击画图工具栏中画结点按钮，添加连线结点。
7)修改元件编号与名称，方法是双击字符，调出对话框，进行字号、字体及内容修改。两次单击字符则可移动、旋转字符。
8)对不满意的线条、字符、结点，均可双击进行修改。

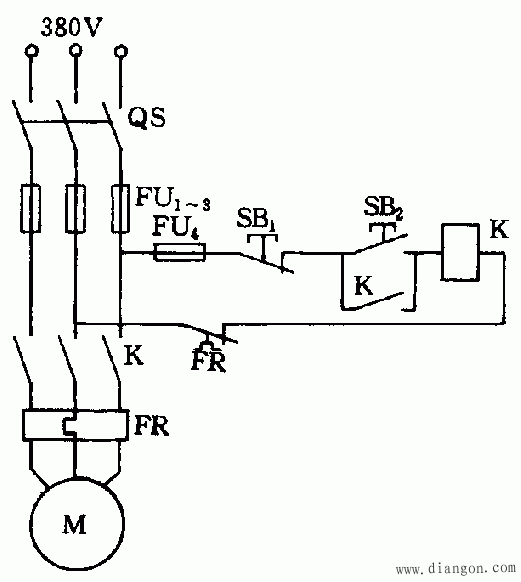

通过以上操作，可给出一个满意的电路图。如果需要打印，单击File菜单中Setup Printer命令，进行打印参数设置，预览后，单击败Print按钮，即可打出电路图。附图为以上操作输出的电路图。
