电流互感器的参数及示例
|

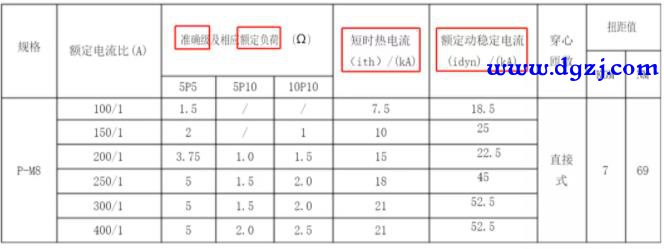

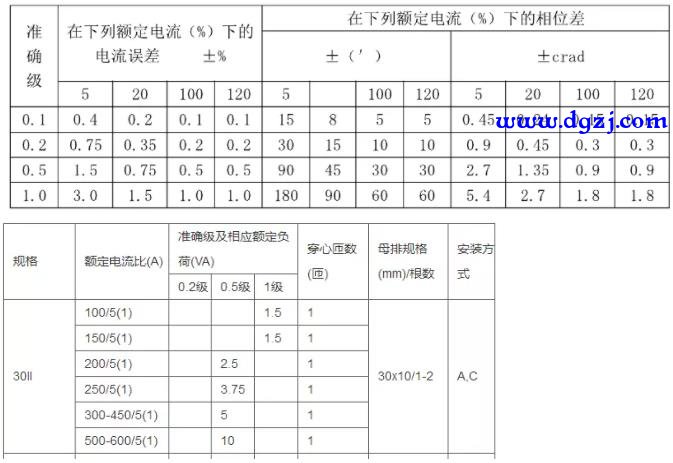

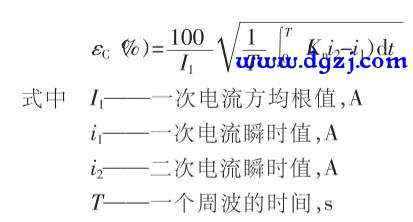

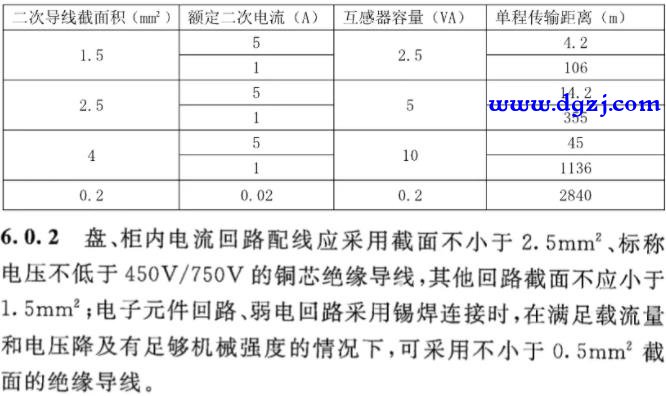

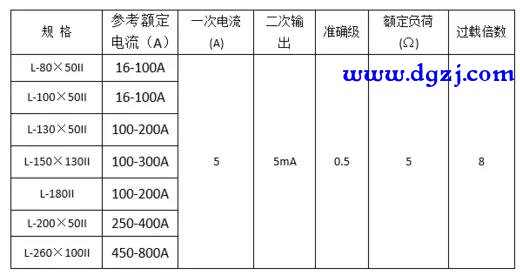

1、额定短时热电流Ith 二次绕组短路情况下承受1s的一次电流方均根值。 示例见表1 2、额定动稳定电流Idyn 二次绕组短路情况下承受的电流峰值。通常Idyn=2.5×Ith  3、额定连续热电流Icth 二次绕组接有的负荷的情况下，一次绕组运行连续流过且温升不超过规定限值的一次电流值 ②Icth=额定一次电流×120%，150%，200% 4、额定一次电流标准值 5、额定二次电流标准值：1A或5A 示例：300/5 6、额定输出标准值 额定二次电流所能供给的视在功率值2.5,5,10,15,20,25,30,40,50VA 示例见下面的相关图片。 7、仪表保安系数FS 额定仪表限值一次电流与额定一次电流之比值。越小，则测量用电流互感器供电的仪表越安全。通常为5或10。 额定仪表限值一次电流是指测量用电流互感器在二次负荷等于额定负荷时，复合误差等于或大于10%的最小一次电流值，也称仪表保安电流。复合误差是指一次电流的瞬时值与二次电流瞬时值乘以额定电流比两者之差的均方根值。简单的说是励磁电流的有效值。  故障时一次电流激增，不希望二次电流过大。实际上FS=5用的较多。要看二次侧仪表的过载能力。 8过载倍数，互感器实际一次电流与额定一次电流标准值的比值。注意这是互感器自身的过载能力，与仪表保安系数FS是不同的。常用在电动机保护用电流互感器，仪表与之也要匹配。  例如上图中过载倍数为10倍。 9、一次绕组的额定绝缘水平 例如：常见的0.66kV。 10、测量用电流互感器：  11、保护用电流互感器准确级： 标准准确限值系数为5,10,15,20,30，准确级5,10，分别对应额定准确限值一次电流下的复合误差5%，10%;P代表用途保护用。 例如：100/5 15VA 5P20， 表示20倍一次额定电流，复合误差不大于5%，保护用电流互感器 12、剩余电流互感器  13、接线截面、距离对互感器的影响。 规范要求不低于2.5mm2。  |
