三井坐标镗床 JIG BORER J1220,J1230 PJ812
时间：2022-09-23来源：佚名
三井精机坐标镗床 JIG BORER J1220,J1230 PJ812 JIDIC H5D,H6D具有 FANUC 30iM-B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作范围 | |
| 工作台纵向行程（X 轴） | 1020 毫米（40 英寸） |
| 鞍台横向行程（Y轴） | 760 毫米（30 英寸） |
| 套筒垂直行程（Z轴） | 300 毫米（11.81 英寸） |
| 横轨垂直行程（W轴） | 750 毫米（29.5 英寸） |
| 带有可选 ATC 的横轨垂直行程（W 轴） | 700 毫米（27.5 英寸） |
| 柱间距离 | 1120 毫米（44 英寸） |
| 最大限度。工作台面到磨削主轴鼻端的距离 | 950 毫米（37.5 英寸） |
| 工作表 | |
| 工作台 | 1280 x 960 毫米（50 x 38"） |
| T槽数 | 8 对 106 毫米间距 |
| 快速进给 | 5,080 毫米/分钟。（每分钟 200 次） |
| 细饲料 | 0.1 - 2,000 毫米/分钟。（每分钟 80 次） |
| 允许负载表 | 1200 公斤（2,700 磅） |
| 主轴鞍座 | |
| 快速进给 | 5,080 毫米/分钟。（每分钟 200 次） |
| 细饲料 | 0.1 - 2,000 毫米/分钟。（每分钟 80 次） |
| 横轨 | |
| 横轨升降速度 | 560 毫米/分钟。（每分钟 22 次） |
| 夹紧/松开 | 自动的 |
| 平衡 | 2 套带 自动压力调节器的气缸 |
| 鹅毛笔 | |
| 套筒直径 | 125mm - 5" ,(145mm - 5.7" 在鼻子处) |
| 快速进给 | 3050 毫米/分钟（120 次/分钟） |
| 切削进给 | 0.1 - 2,000 毫米/分钟。(0.004 ~ 80 ipm) |
| 工作能力 | |
| 钻井能力 | 60 毫米直径（2.36 英寸直径） |
| 无聊能力 | 300 毫米直径（11.8 英寸直径） |
| 最大限度。面铣刀直径 | 150 毫米直径（5.9 英寸直径） |
| X、Y 和 Z 轴的最小分辨率 | 0.001 毫米 (0.000039) |
| 主轴驱动电机 | |
| 主轴电机规格 | AC 7.5/5.5kw（连续/30 分钟额定值） （10hp / 7.3hp - 连续/30 分钟） |
| 所需电源 | |
| 需要电气服务 | 交流 220 伏，3 相，80 安 （60 赫兹）26 KVA |
| 需要空气 | |
| 需要空运服务 | 6 kg/cm2 (0.59Mpa) 或更大 (90psi) 300NL/min (11 cfm) |
| 机器尺寸 | |
| 长度 | 3,790 毫米（约 150 英寸） |
| 宽度 | 2,700 毫米（约 107 英寸） |
| 最大高度 （最小） | 3,685 (2,935) 毫米 (145" / 115") |
| 地板到桌面的距离 | 940 毫米（37 英寸） |
| 重量 | 9,000 公斤 19,800) |
| 占地面积 （包括外围设备和维修区） | |
| 长度 | 5,800 毫米（19 英尺） |
| 宽度 | 5,180 毫米（17'） |
| 高度 | 4,575 毫米（15 英尺） |
| 数控单元 | |
| CNC控制 | 发那科 30iM-B |
具有 FANUC 30iM-B
规格和标准功能的 J7CN 型
三井精机高精度坐标镗床 J7CN 型，具有超精密精度，适用于需要坐标镗公差的操作。提供集成电路逻辑、闭环、完整的电气设备，可在三相 50/60Hz、200/220 伏交流电上运行。
机器规格
| 工作范围 | |
| 工作台纵向行程（X 轴） | 1530 毫米（60.25 英寸） |
| 鞍台横向行程（Y轴） | 1020 毫米（40.15 英寸） |
| 套筒垂直行程（Z轴） | 300 毫米（11.81 英寸） |
| 横轨垂直行程（W轴） | 920 毫米（36.25 英寸） |
| 带有可选 ATC 的横轨垂直行程（W 轴） | 870 毫米（34.25 英寸） |
| 柱间距离 | 1600 毫米（63 英寸） |
| 最大限度。工作台面到磨削主轴鼻端的距离 | 1225 毫米（48.2 英寸） |
| 工作表 | |
| 工作台 | 1830 x 1200 毫米（72 x 72.25 英寸） |
| T槽数 | 10 对 106 毫米间距 |
| 快速进给 | 5,080 毫米/分钟。（每分钟 200 次） |
| 细饲料 | 0.1 - 2,000 毫米/分钟。（每分钟 80 次） |
| 允许负载表 | 2000 公斤（4,400 磅） |
| 主轴鞍座 | |
| 快速进给 | 5,080 毫米/分钟。（每分钟 200 次） |
| 细饲料 | 0.1 - 2,000 毫米/分钟。（每分钟 80 次） |
| 横轨 | |
| 横轨升降速度 | 800 毫米/分钟。（每分钟 31.5 次） |
| 夹紧/松开 | 自动的 |
| 平衡 | 2 套带自动压力调节器的气缸 |
| 鹅毛笔 | |
| 套筒直径 | 125mm - 5" ,(145mm - 5.7" 在鼻子处) |
| 快速进给 | 3050 毫米/分钟（120 次/分钟） |
| 切削进给 | 0.1 - 2,000 毫米/分钟。(0.004 ~ 80 ipm) |
| 所需电源 | |
| 需要电气服务 | 交流 220 伏，3 相，100 安 （60 赫兹）35 KVA |
| 需要空气 | |
| 需要空运服务 | 6 kg/cm2 (0.59Mpa) 或更大 (90psi) 300NL/min (11 cfm) |
| 轴位置反馈系统 | |
| X、Y、Z 轴上的 Heidenhein 超精密玻璃标尺 | |
| 最小程序增量 | 0.001 毫米 (0.0001") |
| 手动移动的最小分辨率（比例偏移） | 0.0001 毫米 (0.00004") |
| 机器尺寸（不包括外围设备） | |
| 长 X 宽 X 高（最大） | 5050 x 3245 x 3110mm (4030mm) 200" x 128" x 123" (159") |
| 从地板到桌面的高度 | 1000 毫米（39 英寸） |
| 净重 | 14,000 公斤（30,800 磅） |
| 占地面积（包括外围设备和维修区） | |
| 长度 | 7,400 毫米（25'） |
| 宽度 | 5,730 毫米（19 英尺） |
| 高度 | 4,980 毫米（16.5 英尺） |
| CNC控制 | |
| 数控单元 | 发那科 30iM-B |

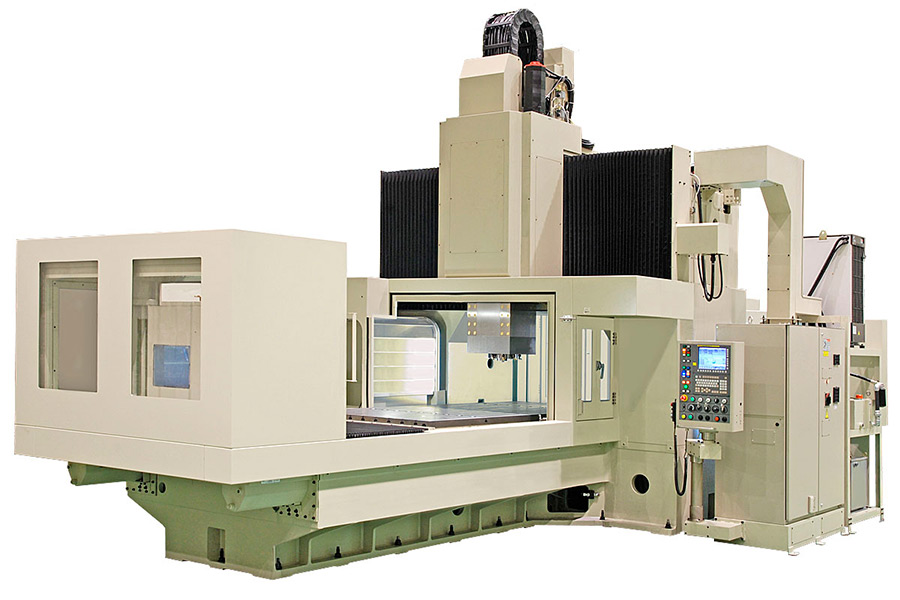

高精度大尺寸 JIG BORER J1220
规格和标准特性
机器规格
| 旅行 | |
| X轴移动 （工作台纵向移动） | 2,000 毫米 |
| Y轴移动 （主轴头水平移动） | 1,250毫米 |
| Z轴移动 （主轴头垂直移动） | 500mm |
| 主轴中心的立柱前部 | 390mm |
| 主轴量规线的工作台面 | 350～850mm |
| 柱间距离 | 1740mm |
| 桌子 | |
| 桌子尺寸 | 1,250 × 2,000mm |
| 最大限度。工作台允许负载 | 3,000公斤 |
| 台面花纹 | (9) x 18mm 宽 T 形槽 125mm 间距 |
| 台面距地面的高度 | 1,000 毫米 |
| 主轴 | |
| 机制 | 内置 |
| 主轴转速 | 10,000 分钟-1 |
| 输出特性 | AC30/25kW (30min/Cont. |
| 扭矩特性 | Max.262Nm(15min) / 191Nm(续) |
| 主轴锥度 | 7/24锥度50T Big Plus |
| 主轴刀具夹紧力 | 2,500公斤 |
| 润滑方式 | 油和空气润滑 |
| 冷却方式 | 通过油套的冷却液循环 |
| 主轴冷水机组（方法） | 温度保持在机器温度 |
| 进给率 | |
| 快速进给（X 轴） | 18,000 毫米/分钟 |
| 快速进给（Y轴） | 18,000 毫米/分钟 |
| 快速进给（Z轴） | 12,000 毫米/分钟 |
| 切削进给（X、Y、Z轴） | 1～5,000mm/min |
| 最小指令分辨率（X、Y、Z轴） | 0.0001mm |
| 最小运动分辨率（X、Y、Z 轴） | 0.0001mm |
| 自动换刀装置（ATC） | |
| 刀柄 | 50T(JIS6339) CAT50 |
| 刀具存储容量 | 60把工具（分离型） 90把工具（分离型） 120把工具（分离型） |
| 最大刀具直径（与相邻刀具） | 125mm |
| 最大刀具直径（两个/相邻刀具） | 210mm |
| 最大刀具长度 | 350mm |
| 最大工具重量 | 20公斤 |
| 最大刀具力矩 | 24Nm(2.45kgm) |
| 电源 | |
| 电力（电压） | AC200/220V，50/60Hz |
| 电（耗电量） | 60KVA 带高压单元 8.5KVA |
| 空气压力） | 0.58Mpa及以上洁净空气 |
| 空气（流量） | 1.4m 3 /min以上 |
| 方面 | |
| 高度 | 4,700 毫米 |
| 宽度 | 5,940 毫米 |
| 深度（标准） | 7,480 毫米 |
| 重量（ATC 60 工具） | 29,500公斤 |
| 准确性 | |
| 定位（X、Y、Z轴） | ±0.001mm |
| 重复性（X、Y、Z 轴） | ±0.001mm |
| 几何的 | 参考测试证书 |
| 反馈 | |
| 反馈（X、Y 和 Z） | 玻璃秤（海德汉） |
| 外壳盖 | |
| 挡板 | 外壳盖（用于高压冷却液，滑动顶盖可在 3 个位置手动调节，操作门带 LS 联锁） |
| 电气和照明 | |
| 数控单元 | 发那科 31iM-B5 |
高精度大尺寸 JIG BORER J1230
规格和标准特性
机器规格
| 旅行 | |
| X轴移动 （工作台纵向移动） | 3,000 毫米 |
| Y轴移动 （主轴头水平移动） | 1,250毫米 |
| Z轴移动 （主轴头垂直移动） | 500mm |
| 主轴中心的立柱前部 | 390mm |
| 主轴量规线的工作台面 | 350～850mm |
| 柱间距离 | 1740mm |
| 桌子 | |
| 桌子尺寸 | 1,250 × 3,000mm |
| 最大限度。工作台允许负载 | 4,000公斤 |
| 台面花纹 | (9) x 18mm 宽 T 形槽 125mm 间距 |
| 台面距地面的高度 | 1,000 毫米 |
| 主轴 | |
| 机制 | 内置 |
| 主轴转速 | 10,000 分钟-1 |
| 输出特性 | AC30/25kW (30min/Cont. |
| 扭矩特性 | Max.262Nm(15min) / 191Nm(续) |
| 主轴锥度 | 7/24锥度50T Big Plus |
| 主轴刀具夹紧力 | 2,500公斤 |
| 润滑方式 | 油和空气润滑 |
| 冷却方式 | 通过油套的冷却液循环 |
| 主轴冷水机组（方法） | 温度保持在机器温度 |
| 进给率 | |
| 快速进给（X 轴） | 12,000 毫米/分钟 |
| 快速进给（Y轴） | 18,000 毫米/分钟 |
| 快速进给（Z轴） | 12,000 毫米/分钟 |
| 切削进给（X、Y、Z轴） | 1～5,000mm/min |
| 最小指令分辨率（X、Y、Z轴） | 0.0001mm |
| 最小运动分辨率（X、Y、Z 轴） | 0.0001mm |
| 自动换刀装置 (ATC) | |
| 刀柄 | 50T(JIS6339) CAT50 |
| 刀具存储容量 | 60把工具（分离型） 90把工具（分离型） 120把工具（分离型） |
| 最大刀具直径（与相邻刀具） | 125mm |
| 最大刀具直径（两个/相邻刀具） | 210mm |
| 最大刀具长度 | 350mm |
| 最大工具重量 | 20公斤 |
| 最大刀具力矩 | 24Nm(2.45kgm) |
| 电源 | |
| 电力（电压） | AC200/220V，50/60Hz |
| 电（耗电量） | 60KVA 带高压单元 8.5KVA |
| 空气压力） | 0.58Mpa及以上洁净空气 |
| 空气（流量） | 1.4m 3 /min以上 |
| 方面 | |
| 高度 | 4,700 毫米 |
| 宽度 | 5,940 毫米 |
| 深度（标准） | 8,900 毫米 |
| 重量（ATC 60 工具） | 34,500公斤 |
| 准确性 | |
| 定位（X、Y、Z轴） | ±0.001mm |
| 重复性（X、Y、Z 轴） | ±0.001mm |
| 几何的 | 参考测试证书 |
| 反馈 | |
| 反馈（X、Y 和 Z） | 玻璃秤（海德汉） |
| 外壳盖 | |
| 挡板 | 外壳盖（用于高压冷却液，滑动顶盖可在 3 个位置手动调节，操作门带 LS 联锁） |
| 电气和照明 | |
| 数控单元 | 发那科 31iM-B5 |
精密型材中心 PJ812
规格和标准特性
机器规格
| 中风 | |
| X轴 | 1,200毫米 |
| Y轴 | 800mm |
| Z轴 | 500mm |
| 主轴鼻端至工作台面距离 | 150～650mm |
| 桌子 | |
| 工作面 | 1,200 x 800 毫米 |
| 表T槽 | 宽18 7T槽 |
| 最大限度。工作台允许负载 | 1,500公斤 |
| 主轴 | |
| 主轴锥度 | ISO7/24 锥度 No.50 |
| 主轴转速 | 15 ~ 30,000 分钟-1 |
| 主轴电机功率 | 30/15(15 |
