380v配电箱的接线方法,附配电箱的接线图

时间:2022-12-10来源:佚名

在对配电箱进行接线时,接380v电压的配电箱怎么接线,在接线时要注意哪些问题,电工天下小编整理了380v配电箱的接线方法,以及相关的接线图,供大家学习参考。

380v配电箱的接线方法

共分为7个步骤:

380v配电箱的接线方法,附配电箱的接线图

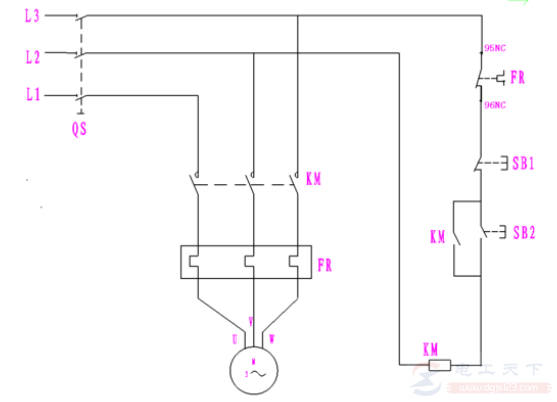

图1,一级配电箱的接线图

1.将每个配电回路的三根导线头,用标签注明其名称、用途;

2.将导线理顺、拉直,不得呈现弯弯曲曲的现象;

3.分组、分层次走线,即零线、火线、地线分别集中;

4.按横平竖直的原则走线到零线排、分开关、地线排;

5.量好到接线位置的长度,剪断导线,剥去接线位置的绝缘皮;

6.把导线的导体部分插入到接线位置,压紧,但不要压到绝缘皮,不能裸露导体;

7.接线时,一个压线孔只压一根线,不得一孔压多线。

380v配电箱的接线图,如下图:

380v配电箱的接线方法,附配电箱的接线图

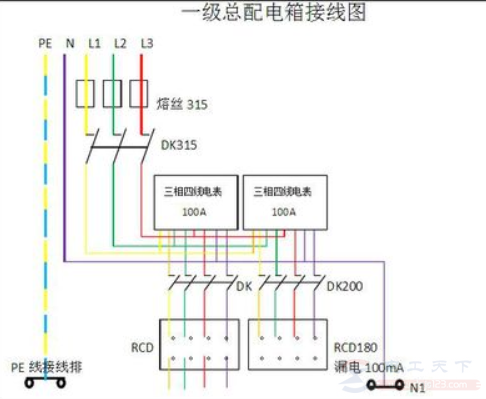

图2,380v配电箱的接线图

1、三相电有三根火线,通常叫A相(U相)、B相(V相)、C相(W相);

2、每相之间的相位相差120度,相与相之(AB、AC、BC)间的电压是380V;

3、供电线路是三相五线制,除了三根火线,还有一根零线、一根地线。

380v配电箱的接线方法,附配电箱的接线图

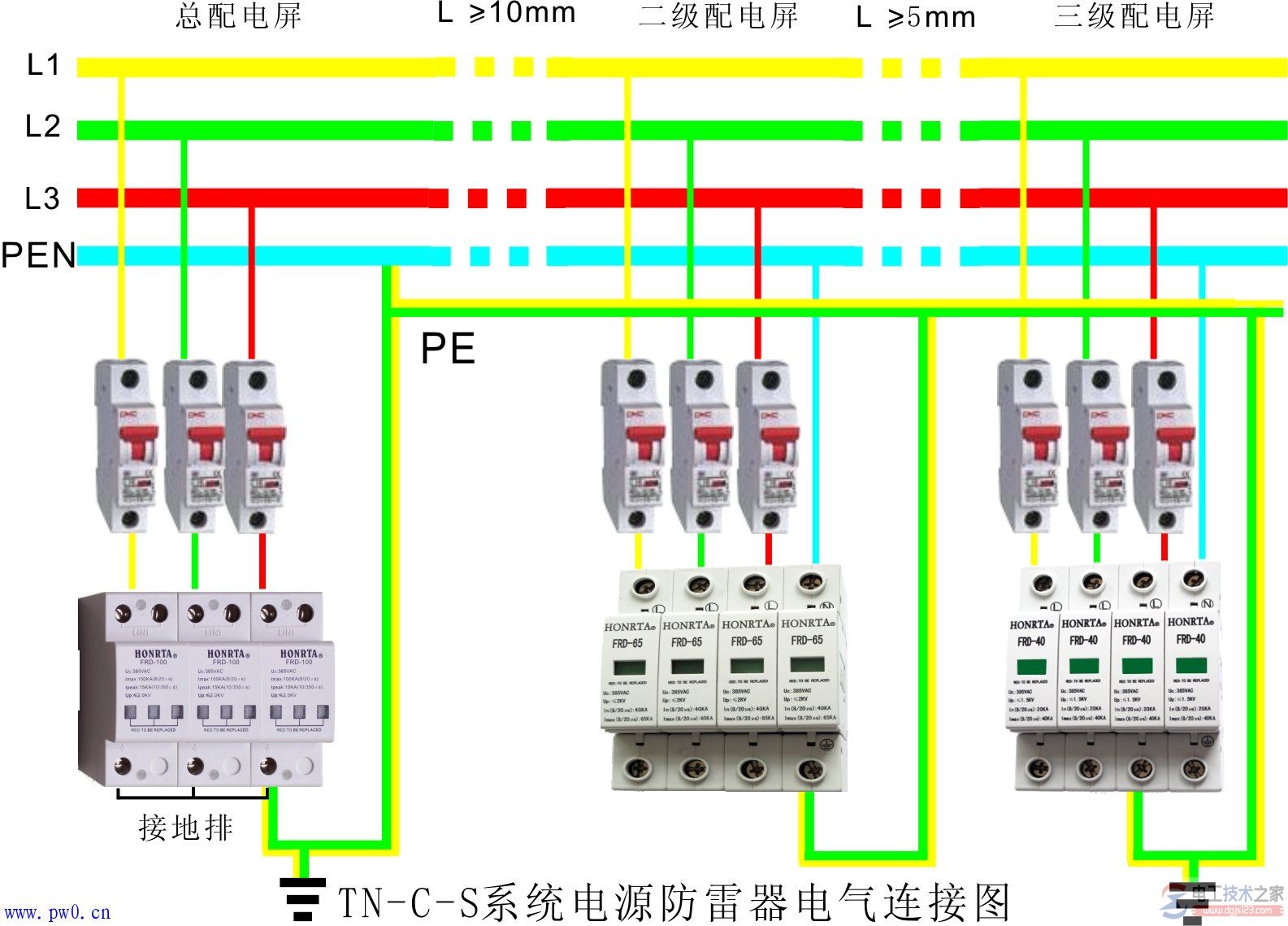

图3,二级配电箱的接线图

380v配电箱的接线方法,附配电箱的接线图

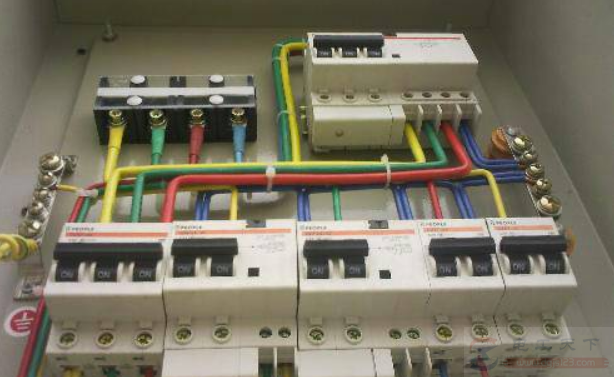

图4,电箱的实物接线图

标准要求:

380V低压动力配电柜国家标准GB 7251.1-2005为低压配电柜的通用标准。

GB 7251.2-2006为母线槽的特殊要求。

GB 7251.3-2006为户内标准。

双电源配电箱的接线方式

380v配电箱的接线方法,附配电箱的接线图

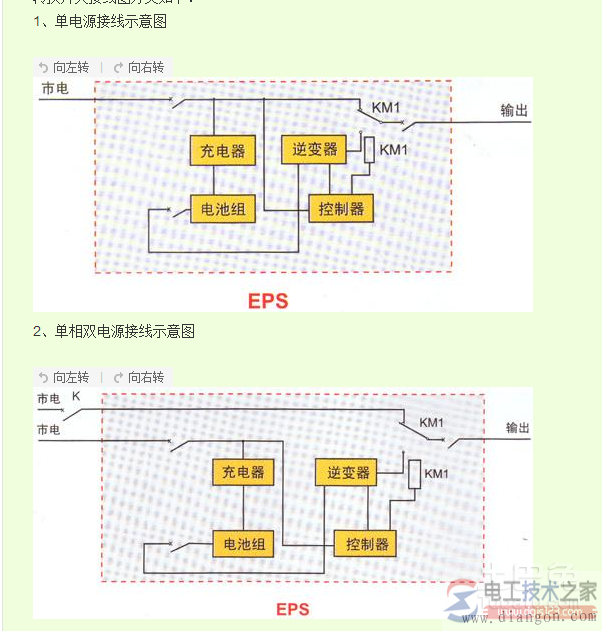

双电源配电箱接线方式与接线图,连接两组电源时,需要确定哪一个电源优先,把优先的电源接在没有时间延时的一侧,一般的动力配电箱进线是采用五线制,照明配电箱的接线注意事项。

三相配电箱的接线图

380v配电箱的接线方法,附配电箱的接线图

分享一例三相配电箱的接线图,根据三相配电箱原理图绘制的接线图,比较简单,供大家参考。

以上介绍了380v配电箱的接线方法,希望对大家有所帮助。
