电缆平方与直径的关系

一、电缆平方与直径的关系

电缆线多少平方指的是其单根截面面积，根据面积S=pi*d*d/4，单位为mm
15平方的电缆线，其直径应为4.3mm左右
20平方的电缆线，其直径应为5.0mm左右
其规格有VV20,YJV20等。

二、电缆直径与平方单位的换算关系

电线的规格在国际上常用的有三个标准：
分别是美制（AWG）、英制（SWG）和我们的（CWG）。

几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。

电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。

一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。

具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米，不好取3A/平方毫米。

换算方法：
知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方

知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷ 3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2(直径系数)×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4

电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：0.7854 × 电线半径（毫米）的平方 × 股数，如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 × 0.2）× 48 = 1.5平方

三、线规格与直径对照表

1.5——1.382 2.5——1.784 4——2.257 6——2.765

表3.2.12 BV型绝缘电线的绝缘层厚度 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
电线芯线标称截面积（mm2） 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400
绝缘层厚度规定值（mm） 0.7 0.8 0.8 0.8 1.0 1.0 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0 2.2 2.4 2.6

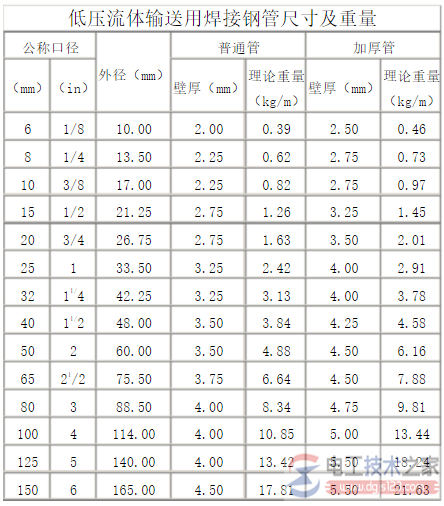

附表：
