星三角启动交流接触器如何选型?星三角起动接触器选型技术参数

时间:2023-03-06来源:佚名
星三角启动交流接触器是如何选型:星三角降压启动时,启动电流远比满压时启动电流小,理论上讲是降压启时的三分之一,大约是额定电流的2倍左右。所以电路中三个接触器额定电流规格可以小于满压启动时的数值。根据电路图,主接触器和封角接触器所承担的都是相电流,所以使用的都是同规格的接触器,一般按相电流的1.2倍选择.

星三角启动交流接触器如何选型?星三角起动接触器选型技术参数

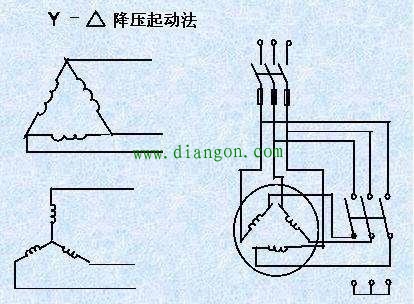

电动机采用星三角启动,星形接法时的启动电流是三角形接法时启动电流的1/3,很多人理解为1/√3,说明如下:当星形接法时线电流=相电流,举例为:100A,这时电机每相绕组承受的电压为:220V,当三角形接法时,电机每相绕组承受的电压为:380V,这时相电流就变成了原来的√3倍即173A(电机绕组两端电压升高电流也变大了且成比例),但同时也请注意,现在的173A为相电流,而接法为三角形接法,如此换算过来,线电流=相电流*√3=173A*1.73=300A,前后对比一下,结论是:星形接法时的启动电流的确是三角形接法时启动电流的1/3。

星三角启动交流接触器如何选型?星三角起动接触器选型技术参数
星三角起动接触器选型技术参数
1、电机铭牌上所标额定电流指的是线电流。
2、电机铭牌上的额定功率指的是在规定接法的条件下的功率。
3、采用星三角启动的电机,转换后两个在工作的接触器只承受0.58倍的线电流。
4、规定采用三角形接法的电机,改成星形接法时电机功率会大幅下降。此时线电流也下降到原来的0.58倍。

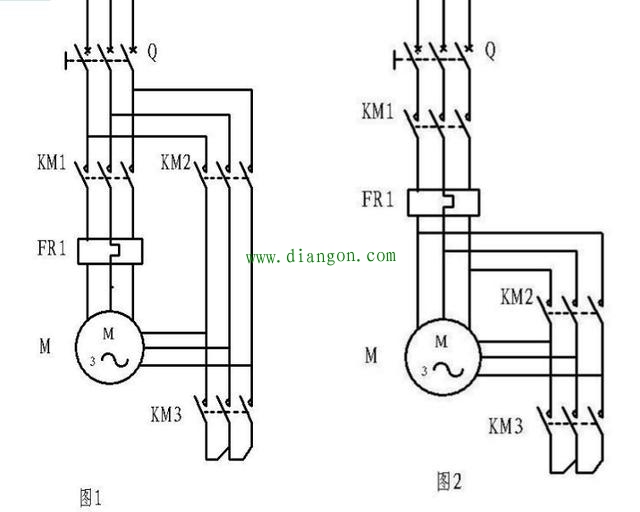

110kW电机正常三角运行时,接触器流过的是线电流209A,如图1线电流被2个接触器分流了,流过接触器的才104.5A,若图2的接法就不行。
见图1,由于国产接触器质量一般,考虑电源的功率因数和电机的起动冲击电流等因素 取不小于1.5倍,也就是KM1和KM2取额定电流一半(并联)再乘以1.5。KM3取额定电流的根号3分之一 再乘以1.5,如是硬负荷可稍加大一点。

星三角启动交流接触器如何选型?星三角起动接触器选型技术参数

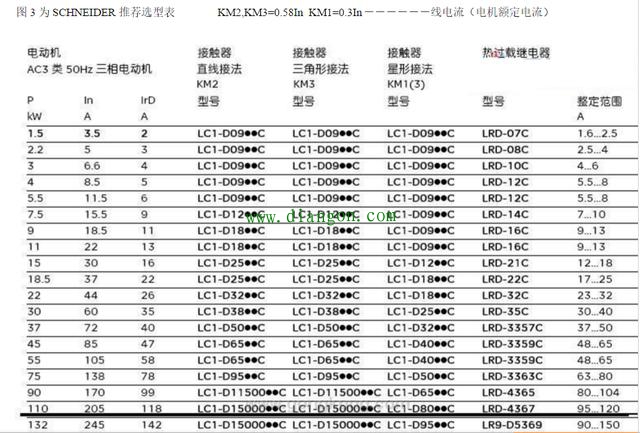

图3为SCHNEIDER 推荐选型表 KM2,KM3=0.58In KM1=0.3In------线电流(电机额定电流)
