双控开关、多控开关控制一盏灯电路图原理详解

时间:2023-03-06来源:佚名
双控开关在电工学里面叫做单刀双掷开关,多控开关叫做双刀双掷开关;这里面讲的‘刀’其实就是开关里面的动触点,‘掷’就是静触点。双掷开关在电气上面也可以看成是互锁关系,就是它们之间不能够同时闭合,必须是一个断开一个闭合;开关的原理就简单介绍这么多。
双控开关和多控开关在我们日常生活中经常会遇到,它们的主要用途就是可以方便地在两地或者多地控制一盏灯(或者其他电器),是一个非常可靠成熟的线路。

双控开关、多控开关控制一盏灯电路图原理详解

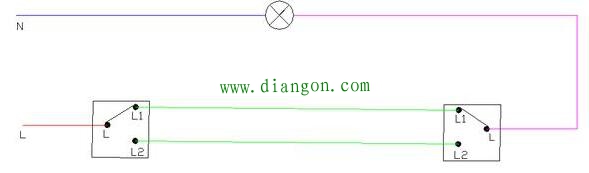

​两个开关控制一盏灯接线图
​​图中绿色线是连接线,红色是火线,蓝色是零线,桃红色是控制线。
首先一点强调的是接线原则是:火线进开关,零线进灯头。下面具体解析接线。
第一个双控开关的公共接线端子接火线L,另外两个接线端子L1和L2分别接两根连接线到另外一个双控开关的L1和L2接线端子上,公共端子L接出一根控制线到灯头的一个接线端子上,另外一个端子接零线N。这两个双控开关控制一盏灯线路就接好了。

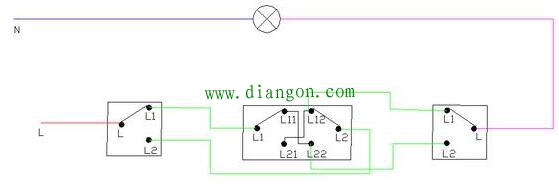

现在在解析两个双控开关和一个多控开关控制一盏灯线路接法:

双控开关、多控开关控制一盏灯电路图原理详解
​首先还是第一个双控开关的公共接线端子L接火线,然后从接线端子L1 L2上分别接出连接线到多控开关的L1和L2的接线端子上(这两个端子就是双刀双掷开关的公共接线端子),然后把L11与L22连接起来,并接出一根控制线到第二个双控开关L1(或者L2上);再把多控开关的L12与L21连接起来,并引出一根控制线到双控开关的L2(或者L1);第二个双控开关公共接线端子L接出一根控制线到灯头的一个接线柱,灯头的另外一个接线柱接零线,这样三个开关控制一盏灯线路就就接好了。
下面再上一个四个开关控制一盏灯人,供读者,自己分析一下线路接线。

双控开关、多控开关控制一盏灯电路图原理详解
